Como escrever textos em arco no AutoCAD



Desenhe um Circulo:  CIRCLE / CENTER- RADIUS.

Desenhe um circulo com 200 de raio. Trace uma linha na posição horizontal, passando pelo centro do circulo, ligando os dois quadrantes




Corte a parte de baixo do circulo com a ferramenta TRIM  e delete a linha.





Na Ribon Bar escolha  a aba Express Tools - ARC ALIGNED:

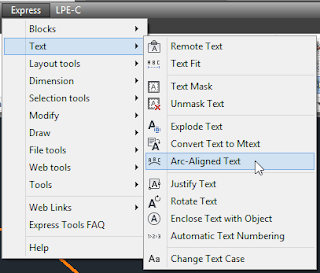

Ou no Menu Express escolha TEXT/ARC-Aligned Text




Ativado o comando clique no ARCO e a janela abaixo aparecerá:



Nesta janela definimos:

Fonte;
Altura do texto (Vamos usar 40);
Como o texto deve se comportar em relação ao ARCO;
Na caixa TEXT escrevemos o texto que deve se alinhado ao arco.

Dica: Depois de colocado o texto pode apagar o arco.
